基础应用型超纯水说明书(1)

 发布时间:2020-04-22 15:36:05 点击量:

尊敬的用户您好:

首先非常感谢您,选择了我们

在您安装及使用之前,我们建议您能详细的阅读本使用说明书,并请阅读后妥善保管以备日后查阅本说明书的全部内容,它能帮助您正确的安装、使用和保养仪器,从而为您的工作提供更大的便利。

如果您在安装和使用过程中遇到困难,请与我们联系。

目 录

第一章 超纯水机原理与结构………………………………………3

1.

概述……………………………………………………3

2.

纯水机的工作原理……………………………………3

第二章 超纯水机安装与调试………………………………………5

1.

安装步骤…………………………………………………5

2.

常规操柞及注意事项……………………………………6

第三章 超纯水机维护与保养………………………………………8

1.

几级过滤器的使用期限……………………………………8

2.

日常维护……………………………………………………8

3.

故障及维修…………………………………………………9

第四章 操作注意事项……………………………………………10

1.

电阻率测试……………………………………………10

2.

进水质的要求…………………………………………10

第一章 超纯水机原理与结构

1.概述

LK系列超纯水机采用了先进的反渗透技术和离子交换技术相结合的方式,获得了高质量的产出水,它的出水电阻率一般均可达到18.25MΩ·cm。下图给出了超纯水机的工作原理(简单示意图):

自来水→PP棉滤芯→碳粉滤芯→碳棒滤芯→增压泵→反渗透R.O单元→纯水→超纯化单元→纯水超纯水取水口

1.1.纯水机的工作原理

初级PP滤芯可以阻截直径很小的颗粒物,从而保证进水的清洁并延长下游部件的使用寿命。

活性碳是一种广泛使用的吸附剂,下面的表可以说明它的卓越性能:

项 目 源 水 活性炭
生化需氧量(PPM) 200-400 l
化学需氧量(PPM) 400-600 3-16
洗涤剂 2-4 0.002-0.05

活性碳可以吸附相当多的无机物和有机物,但它的吸附能力对不同的物质也是有差别的,活性碳在四个方面起到很大作用:

a. 降低水的氧化要求。

b. 避免有机物进入,以致破坏离子交换床。

.

c除去水中残留的氯。

.

d 除去水中的三卤化物( THN),特别是它对氯的吸附效果几乎是lOO﹪.而水中余氯对后面的R.0膜破坏性极强,可以造成R.0膜的失效。

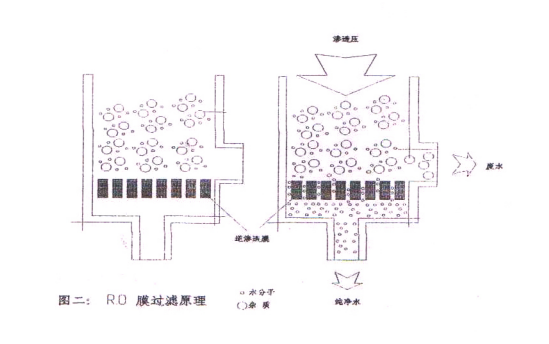

从活性碳吸附出来的水进入反渗透装置,它的原理如图二所示:

反渗透膜它能够去除95%以上的离子态杂质,表一给出了R.0过滤对多种物质的去除能力。

去除率报告:

物质 去除率%
85-93
95-98
98-99
96-98
96-98
硝酸盐 90-92
铬酸盐 86-92
亚铁氰化物 98-99
砷(含砷的)钾 94-96
94-97
95-98
98-99
93-92
96-98
氯化物 87-93
氰化物 86-92
溴化物 87-93
物质 去除率%
96-98
96-99
98-99
96-98
氯化物 87-93
硅酸盐 85-90
亚硫硝酸 96-98
硼酸盐 30-50
87-94
86-92
96-98
96-98
碳酸氢盐 90-95
碳酸盐 96-99
硫化硫酸相加 96-99
硫酸相加 98-99
86-92

经过反渗透膜制出的纯水电导率一般为5~ 10us/cm(源水电导率<200us/on时),而将电导率为5~10us/cm的纯水电导率降至0.055us/cm则主要利用离子交换树脂进行处理。

第二章 纯水机安装与调试

1. 安装步骤

1.1

关闭自来水总阀门,拆下水龙头,逆时针方向将三通的螺纹端缠上生料带后接在原水龙头位置上,再把原水龙头固定在三通的另一端上。三通侧口再连接上随机配备的一支不锈钢球阀:然后用随机配备水管将不锈钢球阀出水口与机器进水口连接,同时机器废水口接上水管,废水管另一端置于水池或下水道中排出。

随机附送的储水桶开关上面有两个接头,白色的接口接在仪器后面的“纯水”口,红色的为废水排出,可直接排出,也可以用三通快插接头和仪器后面的“浓水”口后排出(即:仪器后侧的浓水口和储水桶的废水口都需要排出)。

1.2

打开不镑钢球阀使超纯水机处于通水状态中,将纯水机接上电源,并打开位于仪器背面右上方的电源开关,整套系统处于工作状态。(注意:仪器要先接通水源再接通电源)此时进入30秒R.0膜自动清洗状态,从排水口可看出此时出水量较大。液晶显示“AUTO CLEANING”自动清洗方式是在每次开机时自动完成的,时间为30秒左右。液晶分别显示超纯水及纯水水质的电阻率值和电导率值及仪器工作状态的温度。

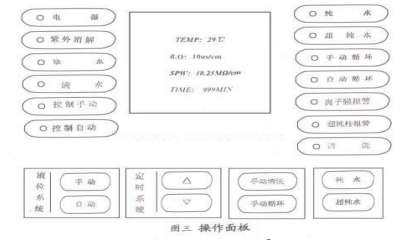

操作面板见下图:

打开仪器右上方电源,屏幕显示“PASSWORD5***”按“

手动清洗”键,仪器进入操作界面,可按照面板的指示功能进行操作

(注:该仪器控制系统为手动档位)

i 当定时系统处于“000.00”状态肘,按住定时系统“▼”键,仪器进入系统选项如下:

密码设型…………………

开机口令:× (√)

使用时间: -----H

退出

液位控制“手动”键为光标左移链,液位控制“自动”键为光标右移键,定

时系统“▼”键为光标下移键,定时系统“▲”键为光标上移键,定时系统

“▼”“▲”键分别调控数字增加与减少。“手动精洗”链即为“确认”键a

a、密码设置:按“手动清洗”键确认进入密码设置状态。 出厂设定

密码数字为“5555”,如设定密码为“8888”,设置说明如下:按下“手动清洗”确认键进入密码设置状态,光标会在第一个5下方闪烁,此时,按下定时“▲”键,数字由“5 ”调整至“ 8”,设置成功后按液位控制“自动”键,使光标右移到第二位,再次按定时“▲”键,使第二个5调整至8,依次类椎,设置完成后按确认键,之后按定时系统“▼”进入第二行操作。

b、开机口令有“√”、“×”两种模式,当开机密码设置成功之后,必须使开机口令处于“√”状态,开机密码方可生效,“√”与“×”按“手动清洗”确认键进行选择,之后下移光标进入第三行操作状态。

c、使用时间为仪器的总共使用时间,当按下确认键后会进入清零状态,进入这一操作状态时请务必小心。

d、第四行为退出,按“确认”键,仪器退出系统选项。

ii 仪器待机时显示:

TEMP:29℃

R.O: 10us/cm

SPW: 18. 25 MΩ·cm

TIME: 999. 00

说明如下:

“TEMP”表示仪器工作状态时主控制电路板的环境温度。

“R.0”表示纯水的水质,以电导率μS/cm的形式反映,电导率数字越大表示水质越差,数字越小表示水质越好。

“SPW”表示在线监测到的超纯水的水质,以电阻率MΩ·cm表示,数字越大表示水质越好,数字越小表示水质越差。

“TIME”表示定时功能,范围从1到999分钟。小数点后面的两位数为秒计时单位。

iii 当仪器连续待机4小时时,仪器进入自动循环状态,自动循环3分钟,在自动循环过程中,只需按面板上任意按键,此循环状态自动终止,即可再次进行制水。当仪器内部水质变差需要手动循环时按一下“手动循环”健即可。需要结束手动循环功能只需再次按下“手动循环”键即可。

iv “手动清洗”键为防止仪器长时问工作减缓系统各配件的寿命而设定,在待机状态下,无论仪器处于何种状态,按下“手动清洗”键,仪器处于清洗状态,当不需要清洗时,再次按下“手动清洗”键即可停止。

1.3

按“纯水”按键,纯水口有水流出,同时检测到的R.O纯水水质不断的变化,废水出口有水流出则表明“纯水”系统工作正常,再次按下此键则出水停止。按下“超纯水”键,超纯水指示灯点亮,则超纯水流出,再次按下此键则出水停止,进入待机状态。

以上操作完毕并且其他部位无漏水现象,则表明仪器处于最佳工作状态。

2.常规操作、报警功能及注意事项:

(1)当纯水机第一次接通水电后,“电源”指示灯点亮。开启仪器开关进入到反渗透膜自动清洗状态,操作面板上“清洗”指示灯亮,自动清洗30秒自动待机,清洗时废水出口水流量较大。

(2)清洗后,液晶屏显示水质和温度(注意:由于还没有进行取水操作所以此时水质显示为非正常数据)此时为待机状态。

(3)仪器在屏显或制水状态时只要按下“手动清洗”按键,仪器自动进入清洗状态,当再次按下“手动清洗”按键时,清洗状态关闭。

(4)按下 “纯水”键,纯水指示灯点亮,机器制取纯水,再次按下此键则机器停止,进入待机状态。

(5)机器具有缺水自动报警保护功能,当进水口缺水或者水压比较低时,仪器发出报警,同时面板上“缺水”指示灯亮,水泵停止工作,仪器停止工作进入屏显状态(自保护状态)。

(6)机器具有超压自动保护功能,当仪器的水路系统堵塞或者反渗透膜需要更换时,仪器报警功能启动。

(7)“紫外灯”,当紫外灯正常工作时,面板上指示灯正常点亮(此功能在选配紫外杀菌器时适用)。

(8)当纯水的水质下降时,系统压力会升高,纯水出水减小,废水出水量增大,“纯化柱报警”指示灯点亮。

(9)当仪器刚开始制取超纯水时,如果水质达不到12MΩ·cm,仪器也会显示超纯柱报警,同时,显示屏右上角显示达不到12MΩ·cm的时间;当水质达到12MΩ·cm时,报警及时间自动取消。当仪器连续工作(制取超纯水)50分钟时,水质仍达不到12MΩ·cm,仪器开始鸣叫,提示更换超纯化柱,更换超纯化柱以超纯水水质连续在50分钟之内这不到12MΩ·cm为标准。

(10)操作面板上设有定时系统:定时系统方便于长时间取水时无需人工看护,根据要求的取水量及仪器每小时的出水量可以算出所要定时的时间大小(注:因为仪器的出水量会随着配件处理水能力的不断下降而减小,所以结果会有一些偏差)。当需要定时时,按一下定时“▲”键进入定时系统,每按一下数字以“1”进位切换,按住“▲”键数字以“1 0”进位切换。“▼”键与“▲”相同,最大为999分钟。定时功能设置后即可进行纯水或超纯水的制备。定时功能所设定的时间会以倒计时状态显示。

注意事项

1.

在仪器每次进水前最好通过水龙头放掉一部分水,以免机器前端水在管网中静止过久,水锈等杂质进入初级过滤系统。操作步骤:关掉和仪器进水口相连的阀门,打开水龙头放水约5秒即可。之后再关闭水龙头打开进水阀门。

2.

因为仪器工作时对水质的检测为“在线”监测,并要求电导电极的电极常数为0.001~0.O1之间,且具有自动温度补偿功能,以上三条是国标规定检测纯水的方法,并且要同时具备。用户用便携式电导仪检测时肯定会出现一些偏差,因为以上三个条件没有同时满足。深圳市莱克智能精密仪器有限公司出厂的每一台仪器都经过严格的调试和检测,用户尽可放心使用

第三章 超纯水机维护与保养

1.几级过滤器的使用期限

● PP棉滤芯:6~12个月

● 碳粉滤芯I:6 ~12个月

● R.0反渗透膜:12 ~18个月

● 超纯水包:12 ~ 18个月

注:1.以上使用期限以中国广东地区水质为例,因各地水质情况不同使用期限会有所差异。

2.可根据当地的水质并结合以上更换周期及时更换您的配件,特别是前级处理装置----PP棉滤芯、碳粉滤芯、PP棉滤芯。以保证您的后级处理装置R.0膜及超纯水包有更长的寿命及最佳的工作状态。

.

3 更换R.0膜及超纯水包主要由电阻率检测的数据作为更换部件的依据,如果您发现电阻率在12MΩ·cm以下,那么您该考虑更换您的配件了。

2.日常维护

A:前置三级滤芯的更换:

1)关闭仪器电源并关掉水龙头三通处的进水口,向打开仪器左侧门,隔板下方的三个滤瓶中的滤芯从后向前依次为PP棉滤芯、碳粉滤芯、PP棉滤芯.

2)用随机配套的滤壳O型扳手逆时针方向将滤壳打开。

3)取出旧芯,装入同规格新滤芯旋紧。

注意:

(1)包装上型号与换下来的型号应相同。

(2) 有的滤芯有方向性,箭头的指向为向上的一端。

(3) 将滤壳上方的黑色“0”型密封圈放入滤壳中的凹槽内,垂直方向旋紧滤壳即可,否则容易漏水。

B:更换反渗透膜:

1)关闭仪器电源并关闭水龙头三通处的进水开关阀,打开仪器左方侧板。

2) 面对设备,用左手扶紧反渗透膜管,以右手用力转开尾端螺盖。

4) 用左手扶紧反渗透膜管,再用钳子夹住旧的反渗透膜,将其用力拔出。

5)将新开封的反渗透膜塞入膜管直到有两个黑包小“O”形圈的一端顶到桶和底端为止。

6) 将膜管盖旋紧。

7) 塞入底座卡口,按照安装要求安装完毕。

8) 打开水龙头三通处的进水开关阀,启动仪器观察在清洗状态时是否有漏水现象,若没有则更换完毕。

注:在更换反渗透膜时注意进水口、出水口、废水口,膜壳的一端只有一个口的为进水口,另一端口管稍长的为出水口,口管稍短的为废水排水口。注意反渗透膜放入膜壳的方向。

C:更换超纯水包:

因为超纯水包为整体结构,只保留进水口和出水口。关闭仪器电源并关闭水龙头三通处的进水开关阀,打开右侧门;便可方便更换新拄。

安装超纯水包注意事项:

(1) 超纯水包有纯水、超纯水两个接口,其中与反渗透(RO)系统相连的接口为超纯水包的进水管(纯水),另一端则为出水管(超纯水)。

(2) 超纯水包的出水口经过电阻率探测仪、紫外线杀菌器(选配件)直达超纯水终端取水口。

(3)更换超纯水包时,一定要使压力桶开关处于关闭的状态。

以上几点请务必注意,否则,超纯水包的寿命会受到影响。

注:

在抬起仪器时要用手托住仪器底部,仪器的控制面板部位尽可能不要作为用力点,以防损坏显示屏。

3.故障及维修

1)电源指示灯不亮:检查电源线是否插紧,仪器右侧上边缘的电源开关是否打开。

2) pp棉滤芯发黄:水质太差,须经常对初级过滤器滤芯进行清洗。从滤瓶中取出滤芯,用流动的自来水反复冲洗(不可使用任何洗涤剂),可用干净的试管刷轻轻的刷洗。冲洗不是解决问题的根本方法,应及时更换新的滤芯。

3)出水量降低:检查废水出口,如果废水流速加快则说明R.O膜已经被部分污染了,需及时更换R.O膜。如果R.O膜被完全污染并被堵塞的话,这时候纯水及超纯水出水口水流很小甚至出不来水,应立即更换RO膜。

4)电阻率过低:在制备超纯水时,50分钟内,电阻率值仍不能上升到12MΩ·cm时,则证明须更换超纯水包。

在维修检查时,右侧机箱中主控制板和电源及变压器都有220V强电,所以维修时请注意或与厂方联系指导。

*

第四章 操作注意事项

1.电阻率测试

仪器的电阻率仪在出厂前已经过严格校正,为了准确反映出水水质的电阻率,在测量出水电阻率时,必须在封闭系统中进行检测.因为空气中的二氧化碳能与水形成碳酸,所以将水接到开放的容器中,再测量对,数据有可能偏差较大。另外新仪器刚出水时有微量氨渗出,待出几桶水后会自动消失。

2.对进水水质的要求

电导率: <200us/cm

浊度: <0. 5NTU

本底电导: <500us

TOC: <2.0ppm

总有机生物量:<5ppm

细菌含量: <1OOOOOcfu/ml

(注意:当进水水质> 200us/cm时,仪器仍可正常工作,随着源水水质的下降,纯水水质相应会降低)
